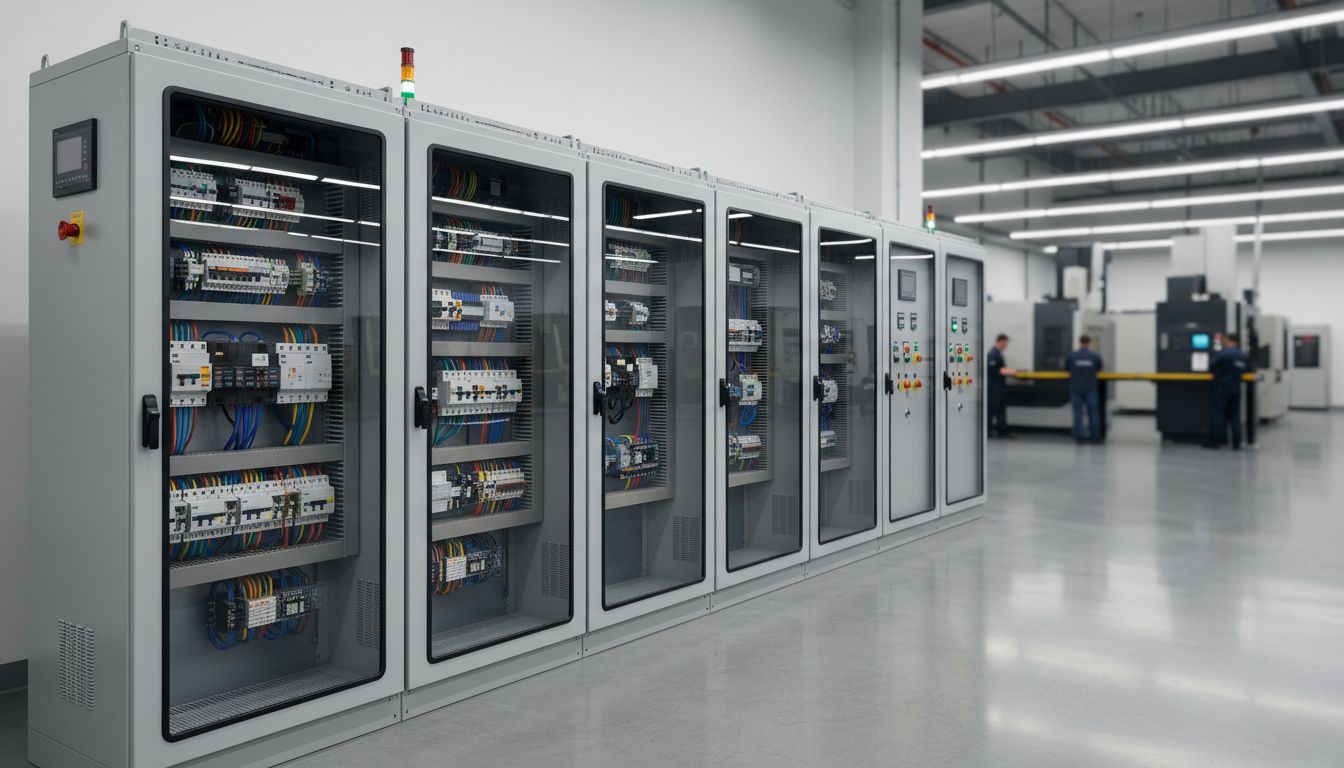

Cuadros eléctricos industriales: qué son y cómo funcionan

20 Abr Cuadros eléctricos industriales: qué son y cómo funcionan

Los cuadros eléctricos son el punto central desde el que se distribuye, controla y protege la energía en una instalación. Están presentes tanto en entornos industriales como en edificios, talleres y redes de servicios, y su función principal es garantizar que la electricidad llegue de forma segura a cada circuito o equipo.

Cuando hablamos de cuadros eléctricos industriales, nos referimos a sistemas diseñados para gestionar cargas más exigentes, automatizar procesos y proteger maquinaria crítica. Su correcta concepción y mantenimiento influyen directamente en la continuidad operativa, la seguridad de las personas y la eficiencia energética de toda la instalación.

Qué Son Los Cuadros Eléctricos

Un cuadro eléctrico es un conjunto de dispositivos montados dentro de un armario o envolvente que permite recibir energía, distribuirla a diferentes líneas y proteger la instalación frente a fallos. En su interior suelen encontrarse interruptores automáticos, diferenciales, contactores, relés, fusibles, barras colectoras y otros elementos de maniobra y protección.

Su función no se limita a repartir electricidad. También sirven para seccionar circuitos, aislar averías, facilitar el mantenimiento y controlar el arranque o la parada de equipos. Gracias a esta organización, el sistema eléctrico trabaja con mayor orden y reduce el riesgo de daños por sobrecargas, cortocircuitos o fugas de corriente.

En términos prácticos, el cuadro eléctrico actúa como el cerebro y el guardián de la instalación. Desde él se decide qué circuito recibe energía, cuándo debe interrumpirse el suministro y qué respuesta debe darse ante una anomalía. Por eso su diseño debe adaptarse al uso real de la instalación y a las exigencias normativas aplicables.

Cómo Funcionan Los Cuadros Eléctricos

El funcionamiento de un cuadro eléctrico comienza con la entrada de energía desde la red o desde una fuente de alimentación interna. Esa energía llega primero a un sistema de protección general, que puede incluir un interruptor principal, protecciones contra sobretensiones y elementos de corte. A partir de ahí, se distribuye a los distintos circuitos o cargas.

Cada circuito suele disponer de su propia protección, dimensionada según la intensidad que va a soportar. Si se produce una sobrecarga, un cortocircuito o una fuga a tierra, el dispositivo correspondiente actúa desconectando solo la parte afectada, lo que ayuda a evitar daños mayores y a mantener operativo el resto de la instalación.

Además de la protección, muchos cuadros incorporan funciones de control y automatización. Esto permite gobernar motores, bombas, alumbrado, sistemas de climatización o procesos industriales mediante señales eléctricas, temporizadores, programadores o controladores lógicos programables. De este modo, el cuadro no solo protege, sino que también coordina el comportamiento de la instalación.

Componentes Principales De Un Cuadro Eléctrico

Uno de los elementos más importantes es el interruptor general, encargado de cortar la alimentación completa del cuadro cuando sea necesario. Junto a él aparecen interruptores magnetotérmicos, que protegen frente a sobrecargas y cortocircuitos, y diferenciales, que detectan fugas de corriente y mejoran la seguridad de las personas.

También son habituales los contactores, relés auxiliares, temporizadores y guardamotores. Estos componentes permiten automatizar maniobras, activar cargas a distancia y proteger motores eléctricos frente a condiciones anómalas. En cuadros industriales, estos dispositivos son esenciales para gestionar procesos continuos y repetitivos con precisión.

La envolvente, las borneras, el cableado interno, las barras de distribución y los elementos de señalización completan el conjunto. Aunque a veces pasan desapercibidos, son clave para un montaje limpio, mantenible y seguro. Un cableado ordenado y una correcta identificación de cada circuito reducen errores y facilitan las labores de inspección.

Cuadros Eléctricos Industriales Y Sus Diferencias

Los cuadros eléctricos industriales están pensados para soportar mayores potencias, mayor número de maniobras y condiciones de trabajo más exigentes que los cuadros de uso residencial o comercial. Su diseño debe considerar vibraciones, temperatura ambiente, polvo, humedad, corrosión y, en muchos casos, funcionamiento continuo durante largas jornadas.

Otra diferencia importante es el nivel de automatización. En industria es frecuente integrar PLC, variadores de frecuencia, arrancadores suaves, sistemas de supervisión y comunicaciones industriales. Esto convierte al cuadro en una parte activa del proceso productivo, no solo en un dispositivo de distribución.

Asimismo, la selección de materiales y protecciones es más estricta. Se valoran el grado de protección IP, la ventilación, la disipación térmica y el cumplimiento de normas específicas. Todo ello busca asegurar fiabilidad, reducir paradas no programadas y prolongar la vida útil de los equipos conectados.

Diseño, Montaje Y Seguridad

El diseño de un cuadro eléctrico debe partir de un estudio de cargas, potencias, corrientes, tipos de servicio y condiciones ambientales. Con esa información se dimensionan protecciones, se eligen secciones de cable adecuadas y se define la arquitectura interna para que el sistema sea eficiente y seguro.

Durante el montaje, la organización es fundamental. Separar circuitos de potencia y control, etiquetar correctamente los componentes y respetar distancias de seguridad ayuda a evitar interferencias, calentamientos innecesarios y errores de conexión. Un buen montaje también simplifica futuras ampliaciones o reparaciones.

La seguridad depende tanto del diseño como del uso y mantenimiento. Es imprescindible seguir la normativa vigente, realizar verificaciones periódicas y contar con personal cualificado para intervenir en el cuadro. Una instalación bien ejecutada reduce riesgos eléctricos, protege los equipos y mejora la disponibilidad del servicio.

Mantenimiento Y Diagnóstico De Averías

El mantenimiento de los cuadros eléctricos incluye inspecciones visuales, reapriete de conexiones, limpieza, comprobación de protecciones y medición de parámetros eléctricos. Estas tareas permiten detectar desgastes, puntos calientes, contactos flojos o acumulación de polvo antes de que aparezcan fallos serios.

Cuando surge una avería, el cuadro facilita el diagnóstico si está bien documentado y ordenado. Revisar señales luminosas, disparos de protecciones, estados de contactores o registros de alarmas ayuda a localizar la causa del problema. En entornos industriales, esta trazabilidad es clave para minimizar tiempos de parada.

Un plan de mantenimiento preventivo evita sustituciones urgentes y reduce el coste total de operación. Además, prolonga la vida útil de los componentes y mejora la estabilidad del sistema. Invertir en revisión periódica siempre resulta más rentable que afrontar daños por fallos eléctricos no detectados a tiempo.

En definitiva, los cuadros eléctricos industriales y los cuadros eléctricos en general son elementos esenciales para distribuir energía, proteger instalaciones y automatizar procesos. Su diseño, funcionamiento y mantenimiento determinan en gran medida la seguridad y la eficiencia de cualquier sistema eléctrico.

Entender qué son y cómo funcionan permite tomar mejores decisiones al instalar, ampliar o revisar una instalación. Ya sea en una planta industrial o en un edificio, un cuadro bien dimensionado y correctamente mantenido es sinónimo de fiabilidad, control y tranquilidad operativa.
