18 Ago Cuadros de protección eléctrica: cómo elegir el correcto para tu negocio
Los cuadros de protección son el sistema de seguridad fundamental en cualquier instalación eléctrica industrial. Protegen equipos, personas y evitan daños costosos por sobrecargas, cortocircuitos o fallos de aislamiento. Elegir el cuadro correcto marca la diferencia entre una operación segura y paradas no planificadas que afectan tu producción.
En Cumat diseñamos, fabricamos y montamos cuadros eléctricos industriales personalizados con sistemas de protección adaptados a las necesidades específicas de tu negocio. Cada instalación requiere un análisis técnico previo para garantizar el cumplimiento normativo y la máxima seguridad operativa.
Qué son los cuadros de protección eléctrica

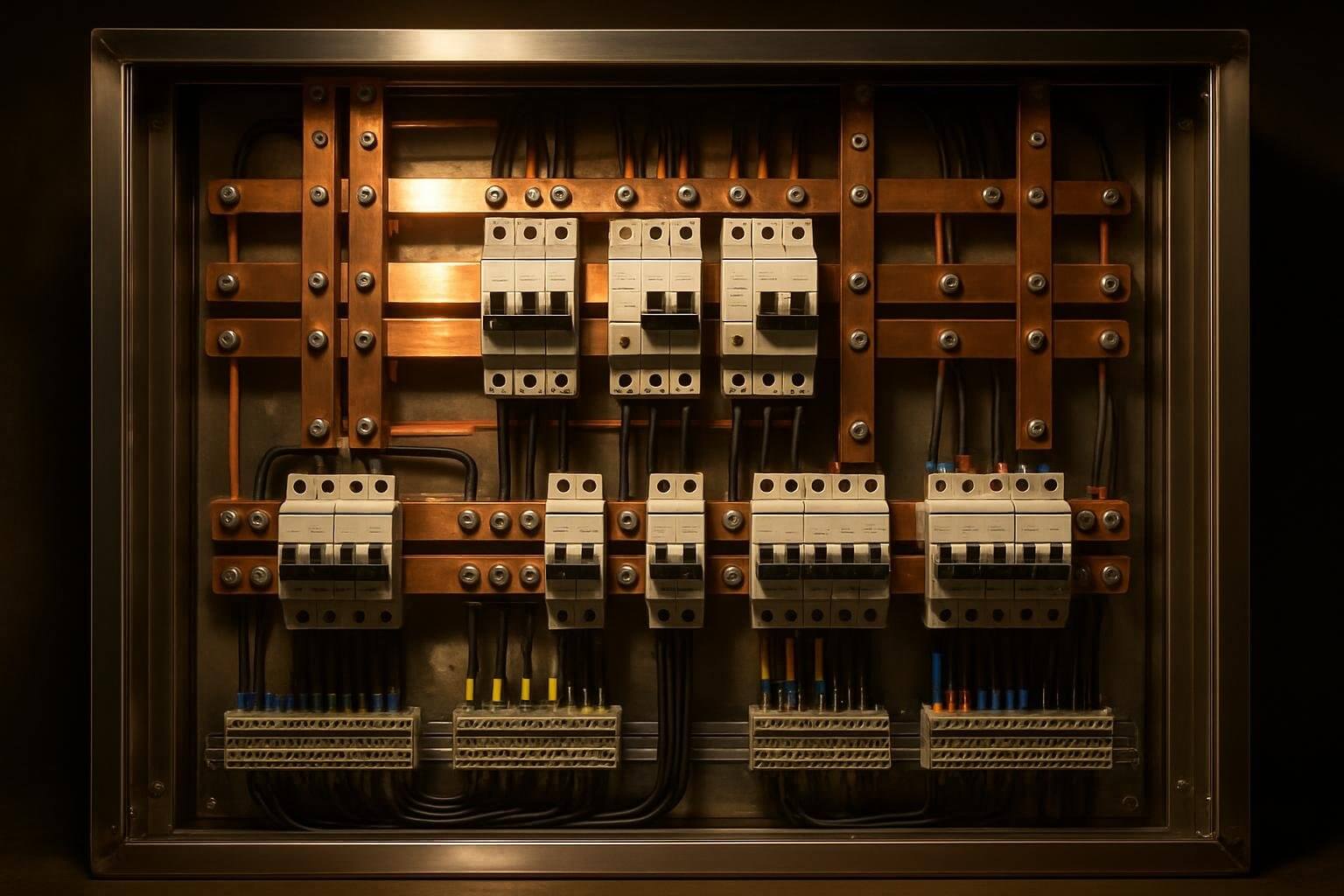

Un cuadro de protección eléctrica es un conjunto de dispositivos montados en un armario que protegen circuitos eléctricos contra anomalías. Incluyen interruptores automáticos, diferenciales, protectores de sobretensión y relés térmicos que actúan automáticamente cuando detectan condiciones peligrosas.
La función principal es interrumpir el suministro eléctrico antes de que una falla provoque daños en equipos o riesgos para las personas. En entornos industriales, donde las cargas son elevadas y los procesos críticos, estos sistemas deben dimensionarse correctamente y cumplir con la normativa Reglamento Electrotécnico de Baja Tensión.
Componentes esenciales de un cuadro de protección
- Interruptores magnetotérmicos: protegen contra sobrecargas y cortocircuitos
- Diferenciales: detectan fugas de corriente y previenen electrocuciones
- Protectores de sobretensión: evitan daños por picos de tensión
- Relés térmicos: protegen motores contra sobrecalentamiento
- Seccionadores: permiten aislar circuitos para mantenimiento seguro
Tipos de cuadros de protección según tu instalación
No todos los negocios necesitan el mismo nivel de protección. La selección depende de la potencia instalada, tipo de cargas, entorno de trabajo y normativa aplicable.
Cuadros de protección para baja tensión
Los cuadros de protección baja tensión son los más habituales en instalaciones industriales hasta 1000V. Integran protecciones generales y por circuito, permitiendo selectividad: si falla un circuito específico, solo ese se desconecta sin afectar al resto de la instalación.
En Cumat fabricamos cuadros de distribución con grados de protección IP adaptados al entorno: IP54 para talleres con polvo, IP65 para zonas con humedad o lavado frecuente.
Cuadros de protección para control de motores
Las instalaciones con múltiples motores requieren cuadros CCM especializados. Estos centros de control de motores incluyen arrancadores, variadores de frecuencia y protecciones térmicas específicas para cada motor.
La protección de motores eléctricos industriales exige relés térmicos calibrados según la corriente nominal, protección contra inversión de fases y sistemas de monitorización que detecten anomalías antes de que provoquen averías.
Normativas aplicables a cuadros de protección
El cumplimiento normativo no es opcional. Los cuadros de protección deben fabricarse según la norma UNE-EN 61439, que establece requisitos de diseño, construcción y verificación. Esta norma garantiza que el cuadro soportará las condiciones de servicio previstas sin riesgos.
Además del REBT, las instalaciones industriales deben considerar normativas específicas según el sector: ATEX para atmósferas explosivas, normas de seguridad alimentaria en industria agroalimentaria, o requisitos de continuidad de suministro en hospitales y centros de datos.
En Cumat certificamos todos nuestros cuadros según normativa vigente, entregando documentación técnica completa: esquemas unifilares, declaración de conformidad y protocolos de ensayo.
Cómo elegir el cuadro de protección correcto
La elección correcta parte de un análisis técnico que considera:
- Potencia total instalada: determina la capacidad del cuadro general
- Tipo de cargas: resistivas, inductivas o capacitivas requieren protecciones diferentes
- Entorno de instalación: temperatura, humedad, polvo, vibraciones
- Necesidades de expansión: reservar espacio para futuras ampliaciones
- Requisitos de continuidad: si el proceso no admite paradas, se necesitan redundancias
Un error común es sobredimensionar o subdimensionar las protecciones. Un magnetotérmico demasiado sensible provocará disparos innecesarios; uno insuficiente no protegerá adecuadamente. El cálculo debe realizarlo personal cualificado.
Sistemas de protección eléctrica personalizados
Cada instalación industrial tiene particularidades. En Cumat no trabajamos con soluciones estándar: diseñamos sistemas de protección eléctrica adaptados a tu proceso productivo, integrando monitorización remota, alarmas y sistemas de gestión energética si lo necesitas.
Nuestro proceso incluye visita técnica, análisis de cargas, diseño CAD, fabricación en taller certificado y puesta en marcha con formación a tu equipo de mantenimiento.
Mantenimiento de cuadros de protección
Un cuadro de protección bien diseñado requiere mantenimiento preventivo periódico. Las verificaciones recomendadas incluyen:
| Frecuencia | Tareas de mantenimiento |
|---|---|
| Mensual | Inspección visual, limpieza exterior, verificación de alarmas |
| Trimestral | Termografía de conexiones, apriete de bornes, prueba de diferenciales |
| Anual | Revisión completa, medición de aislamientos, calibración de relés |
El mantenimiento predictivo mediante termografía infrarroja detecta puntos calientes antes de que provoquen fallos. Una conexión floja puede generar resistencia, calor y eventualmente un incendio. La inversión en mantenimiento preventivo es mínima comparada con el coste de una avería o accidente.
Preguntas frecuentes
¿Cuánto cuesta un cuadro de protección industrial?
El precio depende de la potencia, número de salidas, grado de protección IP y componentes. Un cuadro básico para taller pequeño parte de 800€, mientras que instalaciones industriales complejas pueden superar 15.000€. En Cumat ofrecemos presupuesto detallado sin compromiso tras analizar tus necesidades.
¿Cada cuánto debo revisar el cuadro de protección?
El REBT exige inspecciones periódicas según el tipo de instalación. Como mínimo, una revisión anual por instalador autorizado. En entornos exigentes (polvo, humedad, vibraciones) recomendamos revisiones trimestrales para garantizar funcionamiento óptimo.
¿Puedo ampliar un cuadro de protección existente?
Sí, si se diseñó con previsión de espacio. Ampliaciones mal ejecutadas comprometen la seguridad. Es fundamental verificar que la protección general soporta la nueva carga y que la selectividad se mantiene. Nuestro equipo evalúa la viabilidad técnica antes de cualquier modificación.
¿Qué diferencia hay entre un cuadro de protección y uno de distribución?
El cuadro de protección enfatiza la seguridad: magnetotérmicos, diferenciales, protecciones. El cuadro de distribución reparte la energía a diferentes circuitos. En la práctica, la mayoría de cuadros industriales combinan ambas funciones: protegen y distribuyen simultáneamente.
¿Es obligatorio el certificado de conformidad del cuadro?
Sí. Todo cuadro eléctrico debe ir acompañado de declaración de conformidad según UNE-EN 61439, firmada por el fabricante. Este documento certifica que el cuadro cumple requisitos normativos y ha superado ensayos de verificación. Sin él, la instalación no pasa inspección.
¿Qué grado de protección IP necesito?
Depende del entorno. IP20 para salas eléctricas limpias, IP54 para talleres con polvo, IP65 para exteriores o zonas de lavado. El primer dígito indica protección contra sólidos, el segundo contra líquidos. Elegir un IP inferior al necesario acorta la vida útil del cuadro.
¿Puedo instalar yo mismo un cuadro de protección?
No. La instalación de cuadros eléctricos debe realizarla instalador autorizado según REBT. Además de conocimientos técnicos, se requiere certificación y alta en industria. Una instalación incorrecta compromete la seguridad y anula seguros en caso de siniestro.
Proteger tu instalación eléctrica correctamente no es un gasto, es una inversión en seguridad, continuidad operativa y tranquilidad. En Cumat llevamos años diseñando soluciones de protección eléctrica industrial adaptadas a cada negocio.
Llámanos ahora y nuestro equipo técnico analizará tu instalación sin compromiso. Diseñamos, fabricamos y montamos tu cuadro de protección con todas las garantías normativas. Contacta con nosotros y asegura tu instalación con profesionales certificados.
