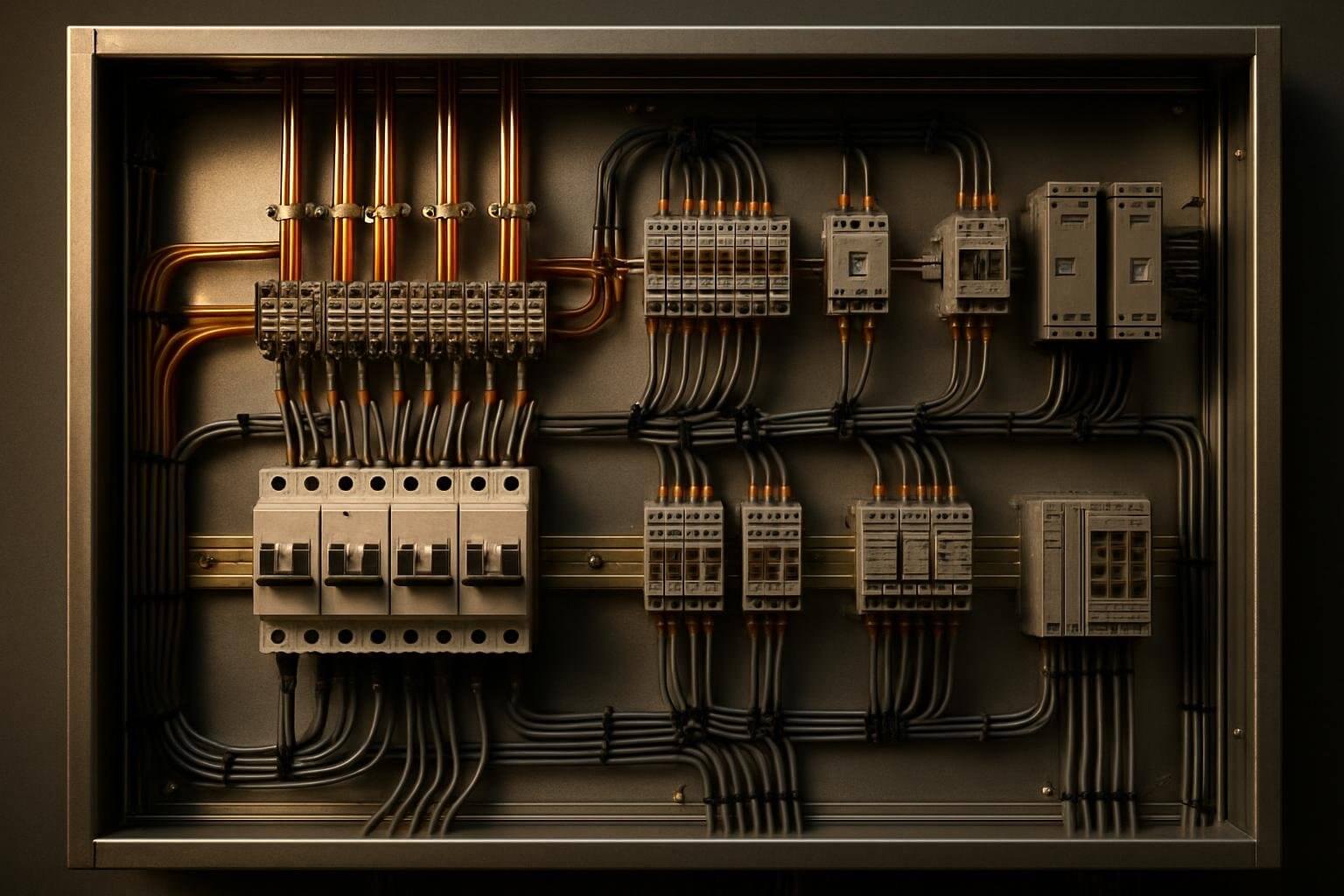

Diseño de Cuadros Eléctricos Industriales: Cómo Adaptar la Solución a Tu Negocio

El diseño de cuadros eléctricos industriales determina la eficiencia, seguridad y rentabilidad de tu instalación. Un cuadro mal dimensionado genera paradas imprevistas, sobrecostes energéticos y riesgos de seguridad. En Cumat diseñamos soluciones personalizadas que se adaptan a las necesidades reales de tu negocio, optimizando cada componente para maximizar el retorno de inversión.

Por Qué el Diseño Personalizado Marca la Diferencia

Los cuadros eléctricos estándar no contemplan las particularidades de cada operación. Un taller mecánico con maquinaria de arranque pesado necesita protecciones distintas a una planta de procesado con cargas estables. El diseño personalizado analiza:

• Potencia instalada y picos de demanda reales
• Tipo de maquinaria y régimen de trabajo
• Condiciones ambientales (temperatura, humedad, polvo)
• Normativa sectorial aplicable
• Planes de expansión futura

Un cuadro eléctrico adaptado a tu negocio reduce el consumo energético entre un 15% y 25% mediante selectividad correcta de protecciones y dimensionamiento óptimo de conductores. Además, facilita el mantenimiento predictivo y minimiza tiempos de parada.

Elementos Clave en el Diseño de Cuadros Eléctricos Industriales

El diseño técnico integra múltiples componentes que deben trabajar de forma coordinada. Estos son los elementos críticos:

Protecciones y Seguridad

Los dispositivos de protección constituyen la primera línea de defensa contra fallos eléctricos. Un diseño correcto incluye:

• Interruptores magnetotérmicos: dimensionados según curva de carga real, no solo por potencia nominal
• Diferenciales industriales: con sensibilidad ajustada al tipo de instalación (30mA para circuitos auxiliares, 300mA para líneas de fuerza)
• Protección contra sobretensiones: esencial en zonas con red inestable o maquinaria sensible
• Relés térmicos: calibrados según régimen de trabajo de cada motor

La selectividad entre protecciones evita que un fallo puntual deje sin servicio toda la instalación. Un diseño profesional garantiza que solo actúe la protección más cercana al problema.

Distribución y Cableado

El diseño de cuadros de distribución optimiza el reparto de cargas y minimiza pérdidas. Aspectos fundamentales:

El cableado industrial debe contemplar reservas de capacidad del 20-30% para futuras ampliaciones. Un diseño restrictivo obliga a renovaciones costosas en plazos cortos.

Control y Automatización

Los cuadros de control de motores integran elementos de maniobra que optimizan el funcionamiento de la maquinaria:

• Arrancadores progresivos que reducen picos de corriente hasta un 70%
• Variadores de frecuencia para ajuste de velocidad según demanda
• Contactores con categoría de empleo adecuada al tipo de carga
• Sistemas de monitorización que anticipan fallos

La automatización bien diseñada recupera su inversión en 18-24 meses mediante ahorro energético y reducción de mantenimiento correctivo.

Proceso de Diseño Paso a Paso

En Cumat seguimos una metodología estructurada que garantiza soluciones óptimas:

Fase 1: Análisis de Necesidades

Visitamos tus instalaciones para entender el proceso productivo real. Medimos consumos, identificamos cargas críticas y analizamos el histórico de incidencias. Este diagnóstico detecta ineficiencias ocultas que un diseño estándar no contemplaría.

Fase 2: Ingeniería de Detalle

Desarrollamos esquemas unifilares y multifilares según normativa UNE-EN 61439. Calculamos cortocircuitos, selectividad de protecciones y caídas de tensión. Seleccionamos componentes de fabricantes homologados con garantía de disponibilidad de recambios.

Fase 3: Validación y Ajustes

Presentamos el diseño con simulaciones de funcionamiento. Ajustamos la solución según tu feedback y validamos cumplimiento normativo. Este proceso iterativo asegura que el resultado final se adapta exactamente a tus necesidades operativas.

Fase 4: Documentación Técnica

Entregamos planos as-built, listado de materiales, manual de operación y mantenimiento. La documentación completa facilita futuras ampliaciones y cumple requisitos de auditorías de seguridad.

Normativa y Certificaciones Aplicables

El diseño debe cumplir el Reglamento Electrotécnico de Baja Tensión y sus instrucciones técnicas complementarias. Normativas específicas incluyen:

• UNE-EN 61439-1 y 61439-2: requisitos generales y de ensayo para cuadros de distribución
• UNE-EN 60204-1: seguridad de máquinas, equipo eléctrico
• IEC 61508: seguridad funcional en sistemas eléctricos
• Directiva 2014/35/UE: material eléctrico de baja tensión

Los cuadros eléctricos industriales certificados garantizan cobertura de seguros y evitan sanciones en inspecciones. Además, facilitan la obtención de certificados de eficiencia energética que algunas licitaciones públicas exigen.

Errores Comunes en el Diseño y Cómo Evitarlos

Estos fallos generan sobrecostes y riesgos evitables:

• Sobredimensionamiento: aumenta inversión inicial sin beneficio operativo. Solución: cálculo ajustado con margen técnico del 20%
• Protecciones genéricas: no discriminan entre fallos temporales y permanentes. Solución: selectividad cronométrica y amperimétrica
• Ausencia de reservas: obliga a renovación completa ante ampliaciones. Solución: prever 30% de capacidad adicional en embarrado y envolvente
• Cableado inadecuado: genera calentamientos y caídas de tensión. Solución: sección calculada por intensidad admisible y caída máxima 3%
• Ventilación insuficiente: reduce vida útil de componentes. Solución: cálculo térmico según potencia disipada y temperatura ambiente

Un diseño profesional anticipa estos problemas y los resuelve en fase de ingeniería, cuando las correcciones tienen coste mínimo.

Cuándo Necesitas Renovar el Diseño de Tu Cuadro Eléctrico

Señales que indican necesidad de rediseño:

• Disparos frecuentes de protecciones sin causa aparente
• Ampliación de maquinaria que supera capacidad instalada
• Cuadro con más de 15 años sin actualización normativa
• Facturas eléctricas con incremento no justificado por producción
• Dificultad para encontrar recambios de componentes obsoletos

La renovación planificada evita paradas de emergencia que cuestan entre 500€ y 3.000€ por hora en sectores productivos. Un rediseño optimizado se amortiza en 2-4 años solo por ahorro energético.

Preguntas Frecuentes sobre Diseño de Cuadros Eléctricos

¿Cuánto tiempo lleva diseñar un cuadro eléctrico industrial personalizado?

El proceso completo requiere entre 2 y 4 semanas. Incluye visita técnica (1-2 días), ingeniería de detalle (1 semana), validación con cliente (3-5 días) y documentación final (2-3 días). Proyectos complejos con múltiples cuadros interconectados pueden extenderse a 6-8 semanas.

¿Qué información necesito proporcionar para el diseño?

Datos esenciales: listado de maquinaria con potencias nominales, plano de distribución en planta, régimen de trabajo (continuo/intermitente), condiciones ambientales, y si existe, esquema unifilar actual. También ayuda conocer planes de expansión a 3-5 años.

¿El diseño personalizado es más caro que una solución estándar?

La inversión inicial es 15-25% superior, pero el retorno se produce en 18-30 meses mediante ahorro energético, reducción de mantenimiento correctivo y eliminación de paradas imprevistas. A 5 años, el coste total de propiedad es 30-40% inferior.

¿Puedo ampliar un cuadro existente sin rediseñar todo?

Depende de las reservas de capacidad. Si el embarrado, protección general y envolvente tienen margen suficiente, es posible añadir circuitos. Si la instalación está al límite, la ampliación parcial genera desequilibrios y riesgos. Una auditoría técnica determina la viabilidad.

¿Qué garantías ofrece un diseño profesional certificado?

Garantiza cumplimiento normativo verificable en inspecciones, cobertura de seguros ante siniestros, trazabilidad de componentes con recambios disponibles mínimo 10 años, y documentación técnica que facilita mantenimientos y ampliaciones futuras.

¿Cómo afecta el diseño al consumo energético real?

Un diseño optimizado reduce consumo 15-25% mediante: selectividad correcta de protecciones que evita sobredimensionamientos, sección de cable que minimiza pérdidas por efecto Joule, equilibrado de fases que elimina corrientes de neutro, y automatización que ajusta demanda a necesidad real.

¿Qué mantenimiento requiere un cuadro bien diseñado?

Mantenimiento preventivo semestral: inspección visual de conexiones, termografía para detectar puntos calientes, medición de aislamiento, verificación de actuación de protecciones, y limpieza de componentes. Un diseño accesible reduce tiempo de mantenimiento un 40% respecto a instalaciones improvisadas.

En Cumat transformamos tus necesidades eléctricas en soluciones técnicas rentables. Nuestro equipo de ingeniería diseña cuadros eléctricos a medida que optimizan tu operación y protegen tu inversión. Llámanos ahora y descubre cómo un diseño profesional mejora la eficiencia de tu negocio. Contacta con nosotros para una auditoría técnica sin compromiso.
